Système de pesage

Afin de réussir la conception des systèmes de pesage de trémies, de cuves, de réacteurs, de silos et autres récipients, le spécialiste de la mesure Mettler Toledo donne quelques indications.Voici les douze facteurs clés que le constructeur invite à prendre en compte.

Le contrôle de niveau gravimétrique est une méthode précise de contrôle des stocks. Son excellent degré de précision en fait un outil particulièrement utile pour mesurer des solides. Les cellules de pesage étant installées à l'extérieur du silo, ce système se prête parfaitement à la mesure de matières agressives, chaudes, gelées non fluides ou non autonivelantes.

1. Sélectionnez la bonne méthode de pesage

Il existe trois types de méthode de traitement par lots : simultanée, séquentielle ou cumulative. Les machines de remplissage fonctionnent par poids brut, par poids net ou par perte de poids. Chacune présente des avantages et des inconvénients et influe sur l'exactitude de remplissage ou du système atteignable, tout comme les doseurs et les systèmes de contrôle

2. Tenez compte des exigences légales et réglementaires

De nombreux procédés impliquent des substances dangereuses. L'équipement de pesage doit donc respecter certaines normes. L'équipement destiné aux applications de pesage commercial doit être conforme aux normes d'exactitude relatives à l'usage commercial. Il est parfois demandé que l'équipement de mesure et de production des secteurs alimentaire et pharmaceutique respecte certaines règles de conception hygiénique.

3. Évaluez les influences environnementales

Les performances d'une balance sont influencées par son environnement. Les bascules destinées à un usage extérieur sont soumises à des températures extrêmes, à la pluie, la neige, la glace et au vent. Il faut choisir les composants avec soin pour éviter la corrosion et l'infiltration d'eau. Il est préférable d'installer les balances hautes performances à l'intérieur où la température est régulée.

4. Sélectionnez une portée de balance adaptée

Pour une exactitude garantie, vous devez sélectionner une portée de balance adaptée aux charges à peser. Cependant, comme les composants de pesage font partie intégrante du châssis de la balance, ils doivent, en outre, supporter les charges active et passive de la balance et résister à des forces externes, telles que le vent et l'activité sismique, en conservant une certaine marge de sécurité.

5. Évaluez les besoins en performances de pesage

Divers paramètres affectent les performances de pesage et leur importance varie en fonction de la situation. Toutes les balances doivent, en premier lieu, offrir une bonne répétabilité. L'exactitude est un élément essentiel pour garantir les proportions dans le cadre du traitement de lots simultané, tandis que la non-linéarité est souvent une préoccupation première dans le traitement de lots cumulatif.

6. Mettez en œuvre un programme de maintenance prédictive.

Les services de maintenance préventive classiques impliquent des interruptions programmées pour réaliser les contrôles et les réparations. La technologie de pesage moderne offre des fonctionnalités de maintenance préventive capables de signaler les problèmes potentiels à l'avance, éliminant ainsi toute panne soudaine et permettant de planifier des mesures correctives à un moment propice.

7. Choisissez le type d’appareil de pesage

Des modules de pesage ou des cellules de pesée peuvent, tous deux, être utilisés pour peser des cuves, des silos, des réacteurs ou des trémies de moyenne ou de grande capacité. Pour des portées réduites et/ou des performances supérieures, les balances au sol ou de table standard peuvent constituer le bon choix.

8. Concevez la structure et la fondation

Le châssis d'une balance doit se déformer le moins possible, notamment lorsque la balance est reliée à des canalisations. Dans ce cas, une fondation rigide en béton offrira les meilleures performances. Toute déflexion excessive peut provoquer l'adhérence du produit et entraîner des écarts de répétabilité, d'exactitude et des problèmes de non-linéarité.

9. Concevez les canalisations nécessaires

Un système de pesage de cuves et la structure de son support se déforment souvent lors du chargement. Les canalisations fixées sont tirées vers le bas et exercent des forces verticales, susceptibles de réduire l'exactitude du système. L'installation et la conception des canalisations jouent donc un rôle clé, notamment lorsque la structure du support est flexible.

10. Veillez à une installation correcte et rapide

Les modules de pesage hautes performances disposent d'un plateau supérieur flottant afin d'éviter toute adhérence et les forces latérales sur la cellule de pesage provoquées par la dilatation/contraction thermique de la balance. Cette particularité complique l'alignement initial des pièces du module de pesage, pourtant cette étape a un rôle cruciale dans les performances de la balance. Les fonctionnalités SafeLock des modules de pesage de Mettler Toledo assurent leur rigidité et leur alignement en bloc lors de leur réception sur site et rendent leur installation facile et sûre.

11. Évaluez l’étalonnage et la traçabilité

Lors de la phase de conception, réfléchissez à la façon dont la balance sera étalonnée et prenez vos dispositions en fonction de la méthode choisie. La procédure d'étalonnage à l'aide de poids de contrôle traçables garantit le bon fonctionnement de la balance, un prérequis pour les balances commerciales. Les balances peuvent également être linéarisées lorsque cet élément constitue une préoccupation. D'autres méthodes d'étalonnage peuvent être utilisées dès lors qu'il n'est pas nécessaire ou pratique de procéder à un étalonnage à l'aide de poids de contrôle.

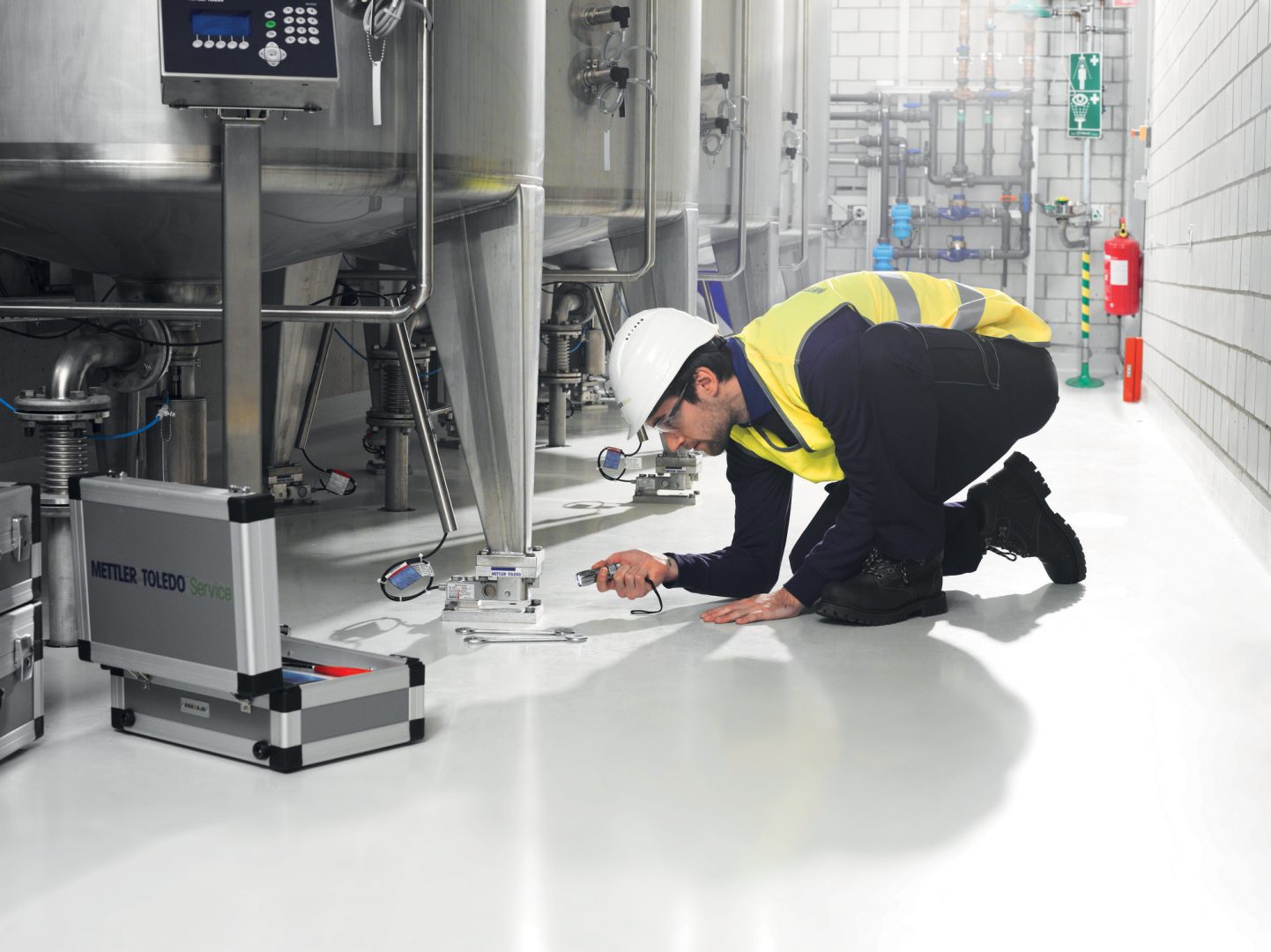

12. Veillez à la facilité d’accès pour la maintenance

En règle générale, les appareils de pesage sont installés vers le bas d'une cuve. Cette configuration permet un accès aux appareils plus aisé que les capteurs de niveau montés sur le haut. Néanmoins, il convient de prévoir un accès pour la maintenance dès l'étape de conception. Réfléchissez à la façon dont la cellule de pesage sera remplacée si cela s'avère nécessaire, notamment sur les cuves installées dans le sol, à l'aide de notre manuel sur les systèmes le module de pesage.
